Ressort sur commande boite


Poster un nouveau sujet   Répondre au sujet    104/samba/LN/A Index du Forum -> Espace mécanique -> Mécanique
Sujet précédent :: Sujet suivant
Auteur Message
jim
metteur au point 1124cc

Hors ligne

Inscrit le: 10 Nov 2013
Messages: 427
Localisation: 67
Masculin Sagittaire (22nov-21déc)
Point(s): 377
Moyenne de points: 0,88

MessagePosté le: Dim 22 Jan - 20:59 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

Hello

Je recherche comment se positionne le ressort (voir ci-dessous) sur la commande de BV une photo serait la bienvenue.



@+


Revenir en haut
Publicité






MessagePosté le: Dim 22 Jan - 20:59 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
angersangel
poseur de culasse samba rallye

Hors ligne

Inscrit le: 19 Juil 2015
Messages: 1 953
Localisation: Drôme
Masculin
Point(s): 1 964
Moyenne de points: 1,01

MessagePosté le: Sam 28 Jan - 13:10 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

jim a écrit:
Hello

Je recherche comment se positionne le ressort (voir ci-dessous) sur la commande de BV une photo serait la bienvenue.

@+
Facile:
- tu emboîtes d'abord la biellette de sélection 2454 35 dans la barre de commande 2414 35.
- tu passes la griffe supérieure dans le "nez" de la biellette de sélection 2454 35.
- tu passes le bas dans le trou de la barre de commande 2414 35.

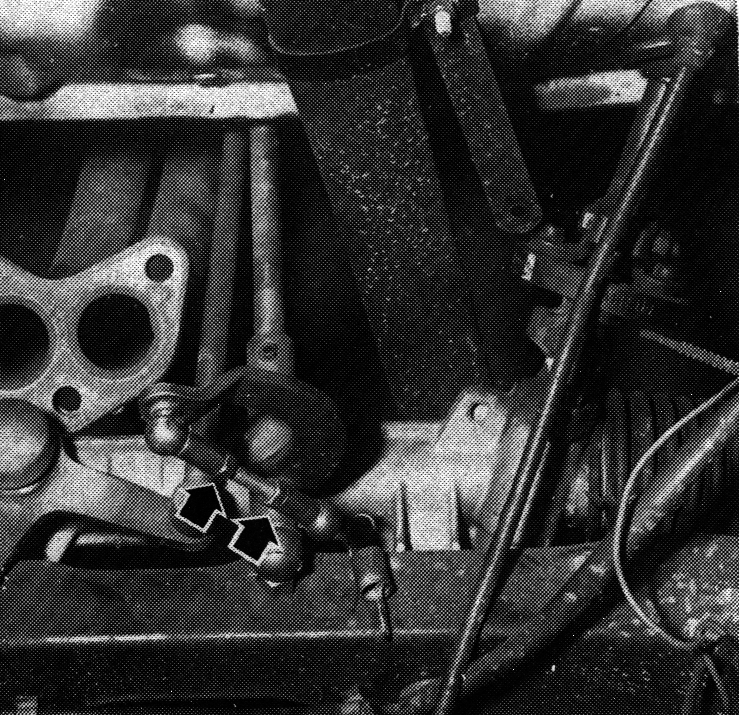

Tu obtiens ça:

Note bien que l'on parle ici du premier modèle de sélection de vitesse à simple barre et uniquement de celui-ci, pour les autres c'est différent Wink .
___________________
Forgé dans les flammes et l'effort comme le métal que je martèle pour ériger des stèles aux valeurs que je croyais à tort dans les cœurs immortelles.


Revenir en haut
Blackbarth
lion sous le capot

Hors ligne

Inscrit le: 20 Déc 2013
Messages: 2 465
Localisation: Lyon/Le Puy en Velay
Masculin
Point(s): 2 205
Moyenne de points: 0,89

MessagePosté le: Sam 28 Jan - 20:54 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

Sur les modèles plus récents, il s’accroche à l'arrière du carter de pont et au milieu de la petite biellette qui a les deux agrafes.
___________________
Peugeot Talbot Rhône Alpes Power

Samba GL 1985 ma voiture de tous les jours
Samba GLS 1983 à restaurer
SambaRallye ex.GrA à reconstruire en SRE2
Triumph T140 1979
Aermacchi 350 TV 1971, 1972 et 1973
Case 580G

http://club-talbot-samba.e-monsite.com/


Revenir en haut
Visiter le site web du posteur
phyl81
puits de science es 104 samba

Hors ligne

Inscrit le: 21 Oct 2013
Messages: 3 855
Localisation: ALBI
Masculin
Point(s): 3 213
Moyenne de points: 0,83

MessagePosté le: Sam 28 Jan - 21:56 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

jamais vu de ressorts sur mes tringles et biellettes de boite de vitesse ???
___________________
PEUGEOT TALBOT TARN POWER

104 rallye 1978
104 ZS2 1979
Samba rallye 1984
Porsche 3,2 TL 1988
Golf cab MK1 1990


Revenir en haut
Blackbarth
lion sous le capot

Hors ligne

Inscrit le: 20 Déc 2013
Messages: 2 465
Localisation: Lyon/Le Puy en Velay
Masculin
Point(s): 2 205
Moyenne de points: 0,89

MessagePosté le: Dim 29 Jan - 00:48 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant


___________________
Peugeot Talbot Rhône Alpes Power

Samba GL 1985 ma voiture de tous les jours
Samba GLS 1983 à restaurer
SambaRallye ex.GrA à reconstruire en SRE2
Triumph T140 1979
Aermacchi 350 TV 1971, 1972 et 1973
Case 580G

http://club-talbot-samba.e-monsite.com/


Revenir en haut
Visiter le site web du posteur
levieuxcaps
régleur de carbus

Hors ligne

Inscrit le: 27 Déc 2016
Messages: 72
Localisation: aurillac
Masculin
Point(s): 73
Moyenne de points: 1,01

MessagePosté le: Dim 29 Jan - 10:29 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

merci je l'avais mis de coté dans la boite des pièces en trop Rolling Eyes
il va pouvoir retrouver sa place


Revenir en haut
angersangel
poseur de culasse samba rallye

Hors ligne

Inscrit le: 19 Juil 2015
Messages: 1 953
Localisation: Drôme
Masculin
Point(s): 1 964
Moyenne de points: 1,01

MessagePosté le: Dim 29 Jan - 11:17 (2017)    Sujet du message: Ressort sur commande boite Répondre en citant

Blackbarth a écrit:

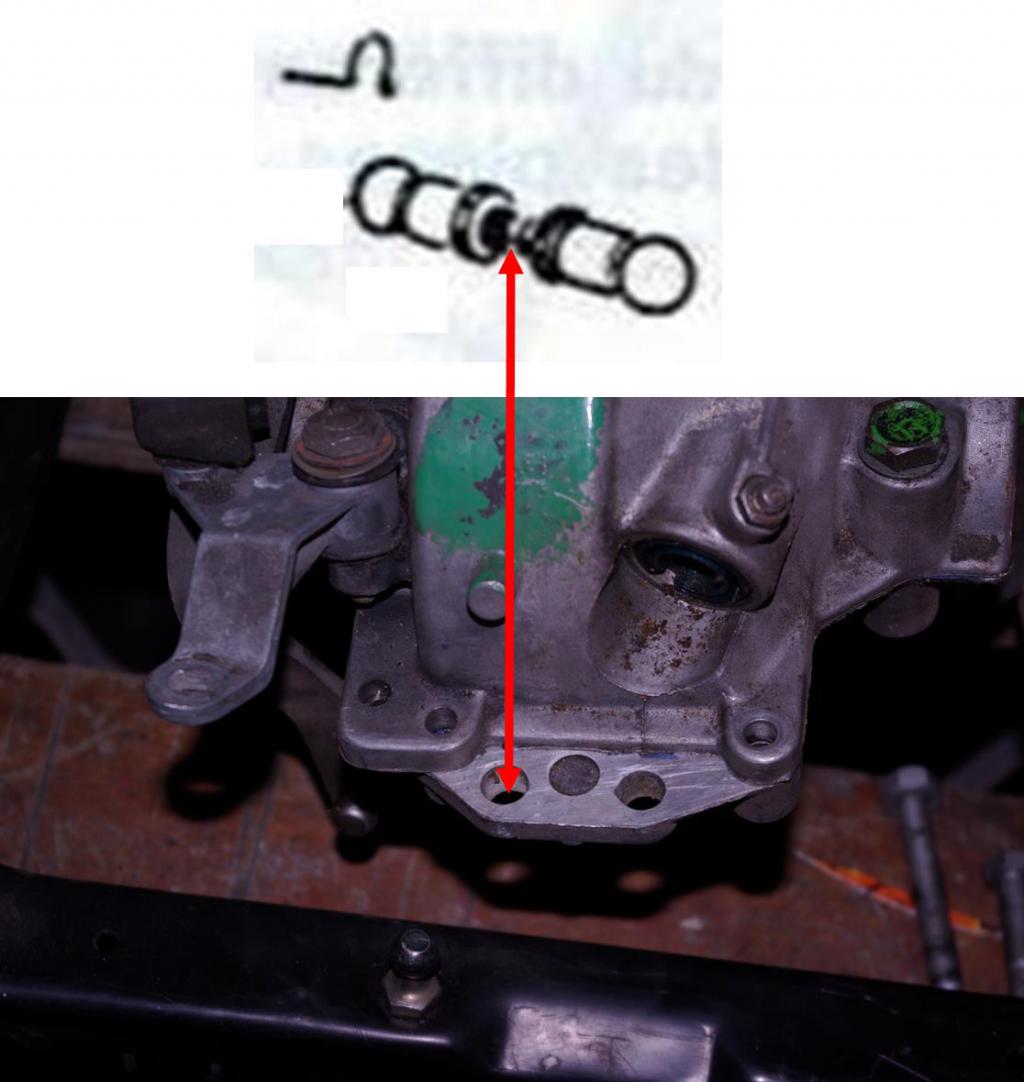

Sur les modèles plus récents, il s’accroche à l'arrière du carter de pont et au milieu de la petite biellette qui a les deux agrafes.
