MessagePosté le: Lun 30 Jan - 16:21 (2017)    Sujet du message: Mano température Répondre en citant

J'aimais installer une mano de température d'eau du moteur sur ma ZL! Pouvez-vous me donner quelques conseils sur où installer le sonde FAE31020?


merci
___________________
António


Revenir en haut
Publicité






MessagePosté le: Lun 30 Jan - 16:21 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
jim
metteur au point 1124cc

Hors ligne

Inscrit le: 10 Nov 2013
Messages: 443
Localisation: 67
Masculin Sagittaire (22nov-21déc)
Point(s): 393
Moyenne de points: 0,89

MessagePosté le: Mer 1 Fév - 20:59 (2017)    Sujet du message: Mano température Répondre en citant

amc a écrit:
J'aimais installer une mano de température d'eau du moteur sur ma ZL! Pouvez-vous me donner quelques conseils sur où installer le sonde FAE31020?


merci


Salut

J'ai fait cette modif sur mon carrosse, la sonde OK bonne référence, moi j'ai simplement enlevé la sonde d'origine placé la new à la place et tiré un fil jusqu'au mano et pi ça marche Okay par contre je n'ai plus l'alerte voyant surchauffe.

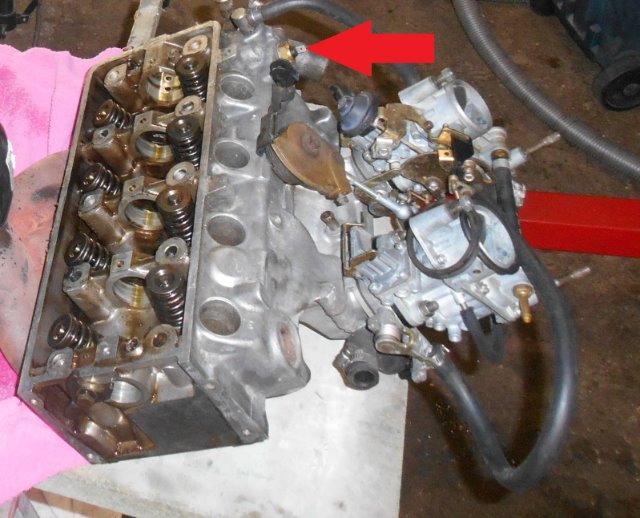

La sonde ici

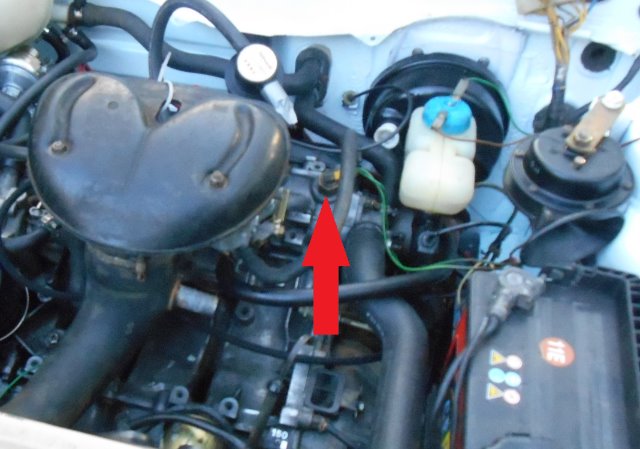

Et là

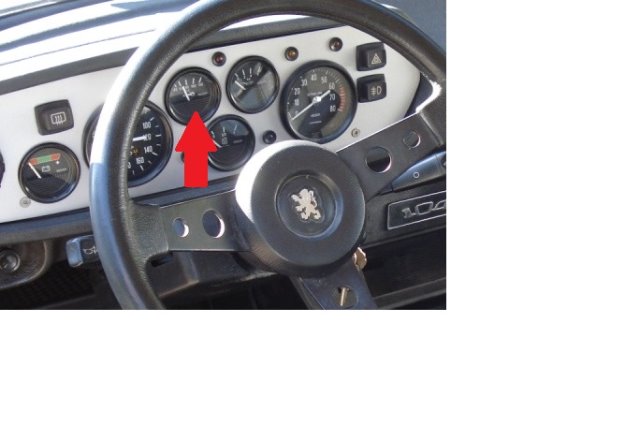

Et le joli mano, pour info j'ai monté ces deux pièces sans me préoccuper de l'étalonnage, et bien c'est plutôt presque juste, à vue de nez une erreur de 5° en plus



bonne bidouille


Revenir en haut
angersangel
lion sous le capot

Hors ligne

Inscrit le: 19 Juil 2015
Messages: 2 013
Localisation: Drôme
Masculin
Point(s): 2 025
Moyenne de points: 1,01

MessagePosté le: Jeu 2 Fév - 07:17 (2017)    Sujet du message: Mano température Répondre en citant

Tu ajoutes un ampli opérationnel monté en comparateur (de tension) et hop t'as à nouveau le voyant.
(tu prends l'entrée sur le fil qui va de la sonde au mano et tu mets le voyant en sortie, ne reste plus qu'à bien choisir tes résistances pour en régler le ou les seuils de déclenchement)
___________________
Forgé dans les flammes et l'effort comme le métal que je martèle pour ériger des stèles aux valeurs que je croyais à tort dans les cœurs immortelles.


Revenir en haut
phyl81
puits de science es 104 samba

Hors ligne

Inscrit le: 21 Oct 2013
Messages: 3 901
Localisation: ALBI
Masculin
Point(s): 3 259
Moyenne de points: 0,84

MessagePosté le: Jeu 2 Fév - 09:22 (2017)    Sujet du message: Mano température Répondre en citant

les sondes FAE sont étalonnées comme les jaeger, pas de problème
___________________
PEUGEOT TALBOT TARN POWER

104 rallye 1978
104 ZS2 1979
Samba rallye 1984
Porsche 3,2 TL 1988
Golf cab MK1 1990


Revenir en haut
amc
démonteur de bougies

Hors ligne

Inscrit le: 19 Déc 2016
Messages: 47
Localisation: Lisboa - Portugal
Masculin Cancer (21juin-23juil) 龍 Dragon
Point(s): 47
Moyenne de points: 1,00

MessagePosté le: Jeu 2 Fév - 12:30 (2017)    Sujet du message: Mano température Répondre en citant

Merci.
___________________
António


Revenir en haut
amc
démonteur de bougies

Hors ligne

Inscrit le: 19 Déc 2016
Messages: 47
Localisation: Lisboa - Portugal
Masculin Cancer (21juin-23juil) 龍 Dragon
Point(s): 47
Moyenne de points: 1,00

MessagePosté le: Jeu 2 Fév - 12:36 (2017)    Sujet du message: Mano température Répondre en citant

angersangel a écrit:
Tu ajoutes un ampli opérationnel monté en comparateur (de tension) et hop t'as à nouveau le voyant.
(tu prends l'entrée sur le fil qui va de la sonde au mano et tu mets le voyant en sortie, ne reste plus qu'à bien choisir tes résistances pour en régler le ou les seuils de déclenchement)





Ne voulant pas abuser, vous ne disposez pas d'un schéma de connexion?!


merci

___________________
António


Revenir en haut
angersangel
lion sous le capot

Hors ligne

Inscrit le: 19 Juil 2015
Messages: 2 013
Localisation: Drôme
Masculin
Point(s): 2 025
Moyenne de points: 1,01

MessagePosté le: Ven 3 Fév - 06:04 (2017)    Sujet du message: Mano température Répondre en citant

Ben ça dépend des valeurs dont tu as besoin en fonction de l'ampli op que tu vas trouver et de la (des) valeur(s) de tension sur ton fil à la (aux) température(s) de déclenchement.
En assemblant et alimentant le mano et la sonde puis plongeant le nez de celle-ci dans l'eau dans une casserole que l'on fait chauffer à la (aux) température(s) désirée(s) en contrôlant avec un thermomètre on relève cette (ces) valeur(s) de tension.
Par exemple si j'utilise deux seuils je peux vouloir que mon voyant s'allume à partir de 92°C et ne s'éteigne qu'une fois revenu sous les 85°C, je prend donc ces deux mesures.
Pour ce qui est du choix du montage et des résistances, R1 et R2 seront fonction de si l'on veut un ou deux seuils et à quelle température en respectant la formule appropriée selon le type de montage (comparateur simple, trigger de schmitt ou trigger de schmitt inverseur).
Je te mets le lien vers la page wikipédia qui t'intéresse: https://fr.wikipedia.org/wiki/Montages_de_base_de_l'amplificateur_opération…
___________________
Forgé dans les flammes et l'effort comme le métal que je martèle pour ériger des stèles aux valeurs que je croyais à tort dans les cœurs immortelles.


Revenir en haut
amc
démonteur de bougies

Hors ligne

Inscrit le: 19 Déc 2016
Messages: 47
Localisation: Lisboa - Portugal
Masculin Cancer (21juin-23juil) 龍 Dragon
Point(s): 47
Moyenne de points: 1,00

MessagePosté le: Ven 3 Fév - 14:29 (2017)    Sujet du message: Mano température Répondre en citant

angersangel a écrit:
Ben ça dépend des valeurs dont tu as besoin en fonction de l'ampli op que tu vas trouver et de la (des) valeur(s) de tension sur ton fil à la (aux) température(s) de déclenchement.
En assemblant et alimentant le mano et la sonde puis plongeant le nez de celle-ci dans l'eau dans une casserole que l'on fait chauffer à la (aux) température(s) désirée(s) en contrôlant avec un thermomètre on relève cette (ces) valeur(s) de tension.
Par exemple si j'utilise deux seuils je peux vouloir que mon voyant s'allume à partir de 92°C et ne s'éteigne qu'une fois revenu sous les 85°C, je prend donc ces deux mesures.
Pour ce qui est du choix du montage et des résistances, R1 et R2 seront fonction de si l'on veut un ou deux seuils et à quelle température en respectant la formule appropriée selon le type de montage (comparateur simple, trigger de schmitt ou trigger de schmitt inverseur).
Je te mets le lien vers la page wikipédia qui t'intéresse: https://fr.wikipedia.org/wiki/Montages_de_base_de_l'amplificateur_opération…




Merci. Je ai compris !!
